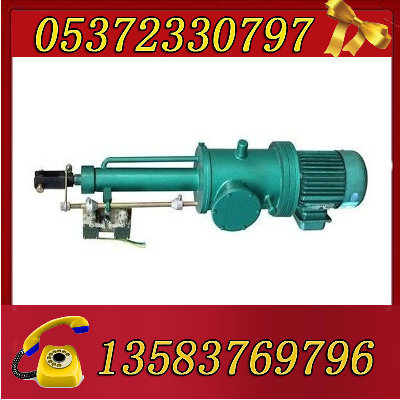

推杆分为DYTZ和DYTP的，DYTZ的是直式的在一条直线上，DYTP是水平式的，带拐角的2.要落实电液推杆的使用方向是水平使用还是垂直使用的。1公斤大概等于10N,所以DYTZ1000一般代表的是1000kg，10000N.也就是1吨。 电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。优点： 1..具有过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但绝不会烧毁。2.自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。3.无级调节：可根据用户要求，在额定的速度、输出力和行程范围内进行无级调节。 造型说明 电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据拥护特殊要求，配套三种调节功能，即：速度调节推、拉力调节，行程调节（行程开关）。除上述三种调节功能定货时必须文字注明外，其他请参照型号编制方式，认真填写六大要素。 DYTZ型整体直式电液推杆技术参数（选型表） 型号 额定输出力 （10N） 额定速度 （mm/s） 电机型号 行程制造范围 （mm） 行程制造范围 （mm） 推力 拉力 推速 拉速 DYTZ450-/50 450 310 110 140 Y802-4-0.75KW 50-800 10-110 DYTZ700-/50 700 510 110 140 Y90S-4-1.1KW 50-1500 10-110 DYTZ1000-/50 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110 DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90 DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90 DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90 DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80 DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60 DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60 DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50 DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50 DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40 DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35 DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25 |
DYTZ6000-1800电液推杆厂家
